در دنیای صنعتی و به شدت وابسته به انرژی امروز، تداوم جریان برق یکی از حیاتی ترین نیازها برای حفظ بهره وری، ایمنی و کارایی سیستم های مختلف محسوب می شود و هرگونه قطعی ناگهانی می تواند خسارات جبران ناپذیری به بار آورد. برای مقابله با این چالش، استفاده از ژنراتورهای اضطراری امری اجتناب ناپذیر است، اما مدیریت انتقال بار الکتریکی از شبکه برق شهری به ژنراتور و بالعکس، نیازمند تجهیزی هوشمند و دقیق است که این وظیفه خطیر را بر عهده تابلو ATS دیزل ژنراتور می گذارند.
این تابلوها به عنوان مغز متفکر سیستم برق اضطراری عمل می کنند و با پایش لحظه ای وضعیت برق شهر، در کسری از ثانیه تصمیمات لازم برای جابجایی منبع تغذیه را اتخاذ می نمایند تا هیچ گونه وقفه ای در عملکرد تجهیزات حساس رخ ندهد و فرآیند تولید یا خدمات رسانی مختل نگردد.
اهمیت استفاده از یک سیستم سوئیچینگ خودکار زمانی دوچندان می شود که بدانیم خطای انسانی در لحظات بحرانی قطع برق می تواند منجر به حوادث خطرناکی همچون اتصال کوتاه یا آسیب دیدن ژنراتور شود، بنابراین اتکاء به تابلو ATS دیزل ژنراتور نه تنها رفاه و آسایش را به همراه دارد، بلکه استانداردهای ایمنی را نیز به طرز چشمگیری ارتقا می دهد.

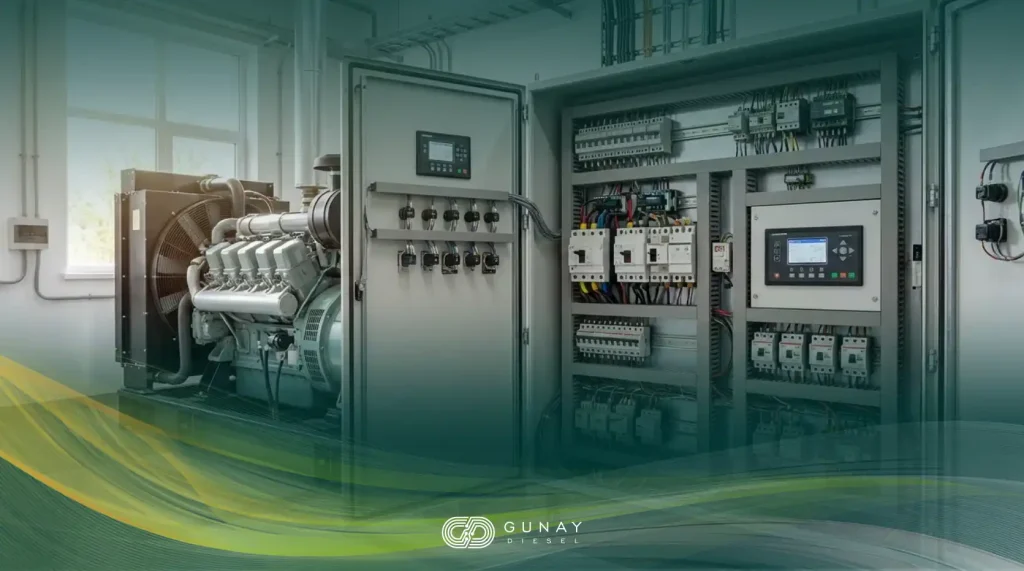

تابلو ATS چیست و چه کاربردی در دیزل ژنراتور دارد؟
تابلو ATS که مخفف عبارت Automatic Transfer Switch است، در واقع یک پنل الکتریکی هوشمند است که وظیفه اصلی آن نظارت دائمی بر ولتاژ و فرکانس برق شبکه سراسری و انتقال بار مصرفی به دیزل ژنراتور در زمان قطع یا ناپایداری برق شهر می باشد. این تجهیز به گونه ای طراحی شده است که بدون نیاز به دخالت اپراتور انسانی، تمامی مراحل تشخیص قطعی، استارت دیزل ژنراتور (در صورت ادغام با سیستم AMF) و جابجایی کلیدهای قدرت را به صورت کاملاً اتوماتیک انجام می دهد.
استفاده از تابلو ATS دیزل ژنراتور در اماکنی مانند بیمارستان ها، دیتاسنترها، کارخانجات صنعتی و مجتمع های مسکونی بزرگ که تداوم جریان برق در آن ها حیاتی است، یک ضرورت غیرقابل انکار محسوب می شود و عملاً کارایی ژنراتور بدون این تابلو ناقص خواهد بود.
مکانیزم عملکردی این تابلوها بر اساس اولویت بندی منابع تغذیه استوار است، به طوری که منبع اصلی همواره برق شهر در نظر گرفته می شود و ژنراتور به عنوان منبع پشتیبان عمل می نماید. زمانی که پارامترهای برق شهر از محدوده استاندارد تعریف شده خارج شود یا به طور کامل قطع گردد، تابلو ATS دیزل ژنراتور وارد عمل شده و با ارسال فرمان های کنترلی دقیق، مسیر جریان را تغییر می دهد. این فرآیند باید با سرعت و دقت بالایی انجام شود تا تجهیزات حساس الکترونیکی دچار ریست شدن یا آسیب ناشی از نوسان نگردند.
کاربرد دیگر و بسیار مهم این تابلوها، محافظت از خود دیزل ژنراتور و شبکه برق داخلی ساختمان در برابر تداخل دو منبع برق است؛ زیرا اگر برق شهر و برق ژنراتور به طور همزمان به مصرف کننده متصل شوند، اتصال کوتاه شدیدی رخ می دهد که می تواند منجر به انفجار یا آتش سوزی شود. تابلو ATS دیزل ژنراتور با استفاده از اینترلاک های مکانیکی و الکتریکی تعبیه شده در ساختار خود، اطمینان حاصل می کند که هرگز دو کلید قدرت به صورت همزمان وصل نخواهند شد.
این سطح از ایمنی، یکی از دلایل اصلی است که مهندسان مشاور و طراحان تاسیسات برقی، نصب این تابلو را در کنار هر مولد برق اضطراری الزامی می دانند و بر کیفیت قطعات به کار رفته در آن تاکید ویژه ای دارند.
علاوه بر وظیفه سوئیچینگ، تابلوهای پیشرفته امروزی قابلیت های نظارتی و حفاظتی متعددی را نیز ارائه می دهند که شامل نمایش ولتاژ، جریان، فرکانس و توان مصرفی می شود. این اطلاعات به تکنسین ها کمک می کند تا وضعیت سیستم را به دقت پایش کنند و در صورت بروز هرگونه مشکل در شبکه توزیع داخلی یا عملکرد دیزل ژنراتور، سریعاً متوجه آن شوند.
در واقع، تابلو ATS دیزل ژنراتور به عنوان یک ایستگاه پایش مرکزی عمل می کند که سلامت سیستم برق اضطراری را تضمین می نماید. برند گون آی دیزل در محصولات خود از کنترلرهای پیشرفته ای استفاده می کند که قابلیت اتصال به شبکه و مانیتورینگ از راه دور را نیز فراهم می آورند، ویژگی که در مدیریت تاسیسات بزرگ بسیار کارآمد است.
تفاوت تابلو ATS و AMF در ژنراتورهای اضطراری
یکی از مباحثی که همواره در بین خریداران و حتی برخی تکنسین های تازه کار ایجاد ابهام می کند، تفاوت میان تابلو ATS و تابلو AMF است که اگرچه اغلب در کنار هم و در یک باکس مونتاژ می شوند، اما وظایف فنی متمایزی دارند. تابلو ATS دیزل ژنراتور (Automatic Transfer Switch) به طور خاص وظیفه جابجایی بار الکتریکی بین دو منبع (برق شهر و ژنراتور) را بر عهده دارد و تمرکز اصلی آن بر روی کلیدهای قدرت و مکانیزم انتقال است.
در مقابل، تابلو AMF (Automatic Mains Failure) مغز متفکری است که وظیفه تشخیص خرابی برق شهر و ارسال فرمان استارت و استاپ به دیزل ژنراتور را بر عهده دارد؛ به عبارت دیگر، ATS بازوی اجرایی است که دستورات صادر شده توسط واحد کنترل AMF را اجرا می نماید.
در سیستم های سنتی، ممکن بود این دو بخش به صورت جداگانه طراحی شوند، اما در اکثر تابلوهای مدرن امروزی، از جمله محصولات ارائه شده توسط گون آی دیزل، این دو عملکرد در یک تابلوی واحد که اصطلاحاً تابلو چنج اور اتوماتیک نامیده می شود، تجمیع شده اند. با این حال، درک تفاوت آنها ضروری است؛ چرا که بخش مربوط به تابلو ATS دیزل ژنراتور شامل کنتاکتورها یا کلیدهای موتوردار است که جریان های سنگین را تحمل می کنند، در حالی که بخش AMF شامل برد کنترلی، رله ها و مدارهای فرمان است که منطق عملیات را مدیریت می نمایند.
بنابراین وقتی از خرابی ATS صحبت می کنیم، معمولاً منظور خرابی در کنتاکت ها یا مکانیزم سوئیچ است، اما خرابی AMF به معنای عدم صدور فرمان صحیح برای روشن شدن موتور یا انتقال بار است.
تفاوت دیگر در نوع کاربری آن ها نهفته است؛ در برخی پروژه ها که دیزل ژنراتور به صورت دستی استارت می شود و تنها نیاز به انتقال بار ایمن وجود دارد، ممکن است تنها از بخش قدرت یا همان ساختار ATS استفاده شود، اما در سیستم های تمام اتوماتیک که نیاز به حضور اپراتور نیست، وجود سیستم AMF در کنار تابلو ATS دیزل ژنراتور الزامی است.
برد کنترلر AMF به طور مداوم پارامترهای برق شهر مانند افت ولتاژ، تغییر فرکانس یا عدم تقارن فازها را بررسی می کند و به محض تشخیص خطا، فرمان استارت را به دیزل می دهد و پس از رسیدن ولتاژ ژنراتور به حد نامی، به بخش ATS فرمان می دهد تا کلید برق شهر را قطع و کلید ژنراتور را وصل کند.
اجزای اصلی و قطعات تابلو چنج اور اتوماتیک
یک تابلو ATS دیزل ژنراتور از مجموعه ای از قطعات الکتریکی و الکترونیکی پیچیده تشکیل شده است که هماهنگی دقیق آن ها ضامن عملکرد صحیح سیستم در شرایط اضطراری می باشد و کیفیت هر یک از این اجزا تاثیر مستقیمی بر عمر مفید و قابلیت اطمینان تابلو دارد. مهم ترین جزء در بخش قدرت، کلیدهای چنج اور هستند که می توانند به صورت دو عدد کنتاکتور با اینترلاک مکانیکی و الکتریکی و یا به صورت دو عدد کلید اتوماتیک موتوردار (Motorized Circuit Breaker) باشند.
انتخاب بین کنتاکتور و کلید اتوماتیک بستگی به آمپراژ سیستم و سطح حفاظت مورد نیاز دارد؛ معمولاً در آمپراژهای بالا از کلیدهای هوایی یا کمپکت موتوردار استفاده می شود که قدرت قطع بالاتری دارند و در برابر جریان های اتصال کوتاه مقاوم تر هستند، موضوعی که در طراحی های گون آی دیزل به دقت لحاظ می شود.
قلب تپنده و مرکز فرماندهی تابلو، برد کنترلر یا PLC است که وظیفه پایش پارامترهای الکتریکی و صدور فرمان های لازم را بر عهده دارد. برندهای معتبری مانند Deep Sea Electronics انگلستان یا ComAp جمهوری چک از جمله سازندگان برتر این کنترلرها هستند که در ساخت تابلو ATS دیزل ژنراتور مورد استفاده قرار می گیرند.
این بردها قابلیت برنامه ریزی دارند و می توانند زمان بندی های مختلفی برای تاخیر در استارت، تاخیر در انتقال بار و زمان خنک کاری دیزل (Cooling Down) را مدیریت کنند. علاوه بر این، کنترلر وضعیت باتری، دمای موتور و فشار روغن را نیز بررسی کرده و در صورت بروز خطا، آلارم های مربوطه را فعال می نماید تا از آسیب دیدن دیزل ژنراتور جلوگیری شود.
جزء حیاتی دیگر در این تابلوها، شارژر باتری اتوماتیک است که وظیفه دارد باتری استارت دیزل ژنراتور را همواره در حالت شارژ کامل نگه دارد تا در لحظه قطع برق، موتور با قدرت کافی استارت بخورد. بسیاری از خرابی های سیستم اضطراری ناشی از ضعف باتری است، بنابراین وجود یک شارژر باکیفیت در داخل تابلو ATS دیزل ژنراتور از اهمیت بالایی برخوردار است.
همچنین رله های کمکی، فیوزهای مینیاتوری برای حفاظت مدارهای فرمان، ترمینال های ورودی و خروجی و شینه های مسی که وظیفه توزیع جریان را بر عهده دارند، از دیگر اجزای داخلی تابلو محسوب می شوند که باید از مواد اولیه مرغوب و با استانداردهای روز دنیا ساخته شده باشند.

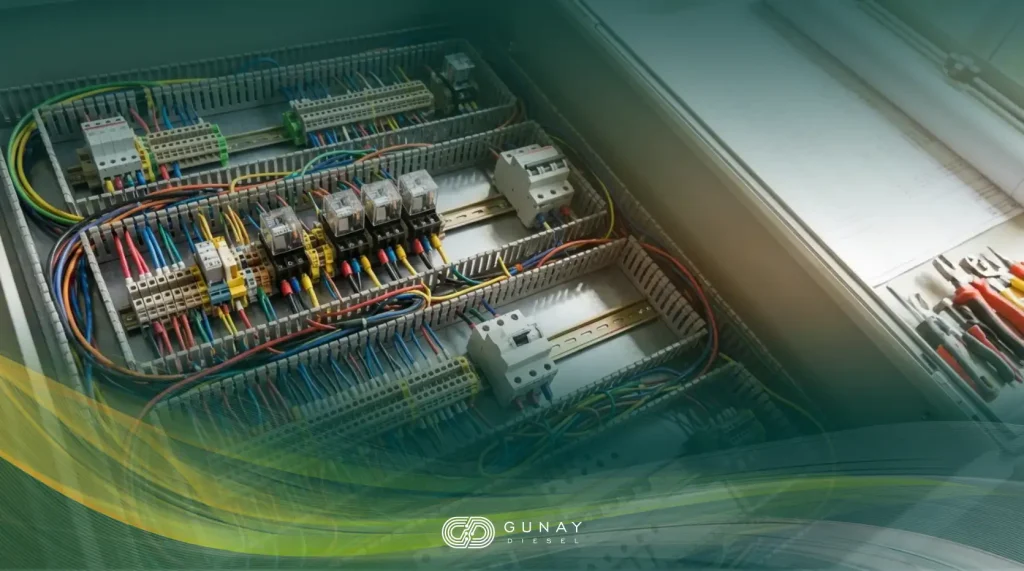

نحوه عملکرد و نقشه سیم کشی تابلو ATS
درک نحوه عملکرد تابلو ATS دیزل ژنراتور نیازمند شناخت دقیق منطق کنترلی و توالی عملیاتی است که در زمان قطع و وصل برق رخ می دهد. در حالت عادی که برق شبکه سراسری وصل است و پارامترهای ولتاژ و فرکانس در محدوده مجاز قرار دارند، کنتاکتور یا کلید مربوط به برق شهر در حالت بسته (وصل) قرار دارد و جریان برق مستقیماً به مصرف کننده ها می رسد، در حالی که دیزل ژنراتور خاموش و در حالت آماده باش (Standby) است.
برد کنترلی تابلو به طور پیوسته هر سه فاز ورودی برق شهر را نمونه برداری می کند و به محض تشخیص هرگونه اختلال یا قطعی کامل، تایمر تاخیر در استارت را فعال می نماید تا از واکنش به نوسانات لحظه ای و گذرا جلوگیری کند و استارت های بیهوده کاهش یابد.
پس از سپری شدن زمان تاخیر و تایید قطعی برق، برد کنترل فرمان استارت را به استارتر موتور دیزل صادر می کند و پس از روشن شدن موتور، منتظر می ماند تا ولتاژ و فرکانس ژنراتور به پایداری کامل برسد. در این مرحله، تابلو ATS دیزل ژنراتور وارد عمل شده و ابتدا فرمان قطع کلید برق شهر را صادر می کند (حتی اگر برق قطع باشد، برای اطمینان و جلوگیری از تداخل، کلید باز می شود) و سپس با یک تاخیر کوتاه ایمنی، فرمان وصل کلید ژنراتور را ارسال می نماید.
این فاصله زمانی کوتاه که Dead Time نامیده می شود، برای جلوگیری از آرک زدن و اطمینان از قطع کامل منبع اول پیش از وصل منبع دوم ضروری است و توسط متخصصان گون آی دیزل با دقت تنظیم می شود.
نقشه سیم کشی تابلوهای چنج اور شامل دو بخش اصلی مدار قدرت و مدار فرمان است؛ در مدار قدرت، ورودی های برق شهر و ژنراتور وارد کلیدهای مربوطه شده و خروجی آن ها به یک باس بار مشترک متصل می شود که به سمت تابلو توزیع اصلی ساختمان می رود.
نکته بسیار مهم در نقشه تابلو ATS دیزل ژنراتور، تعبیه اینترلاک های الکتریکی در مدار فرمان است؛ بدین صورت که بوبین کنتاکتور ژنراتور از تیغه بسته کنتاکتور شهر عبور داده می شود و بالعکس. این طراحی تضمین می کند که حتی در صورت خرابی برد کنترل یا خطای اپراتور، امکان وصل همزمان دو منبع وجود نخواهد داشت و ایمنی سیستم در بالاترین سطح حفظ می شود.
هنگامی که برق شهر مجدداً وصل می شود، برد کنترل بلافاصله بار را منتقل نمی کند، بلکه برای مدت مشخصی وضعیت برق شهر را پایش می نماید تا از پایداری آن اطمینان حاصل کند. پس از تایید پایداری، فرآیند انتقال معکوس آغاز می شود: کلید ژنراتور قطع شده و کلید شهر وصل می گردد.
پس از انتقال بار به شبکه سراسری، دیزل ژنراتور بلافاصله خاموش نمی شود، بلکه برای مدتی (مثلاً ۳ تا ۵ دقیقه) در حالت بدون بار کار می کند تا دمای موتور کاهش یابد و توربوشارژر خنک شود؛ این پروسه که Cooling Run نام دارد، نقش مهمی در افزایش طول عمر موتور دارد و جزو لاینفک منطق عملکردی تابلو ATS دیزل ژنراتور محسوب می شود.

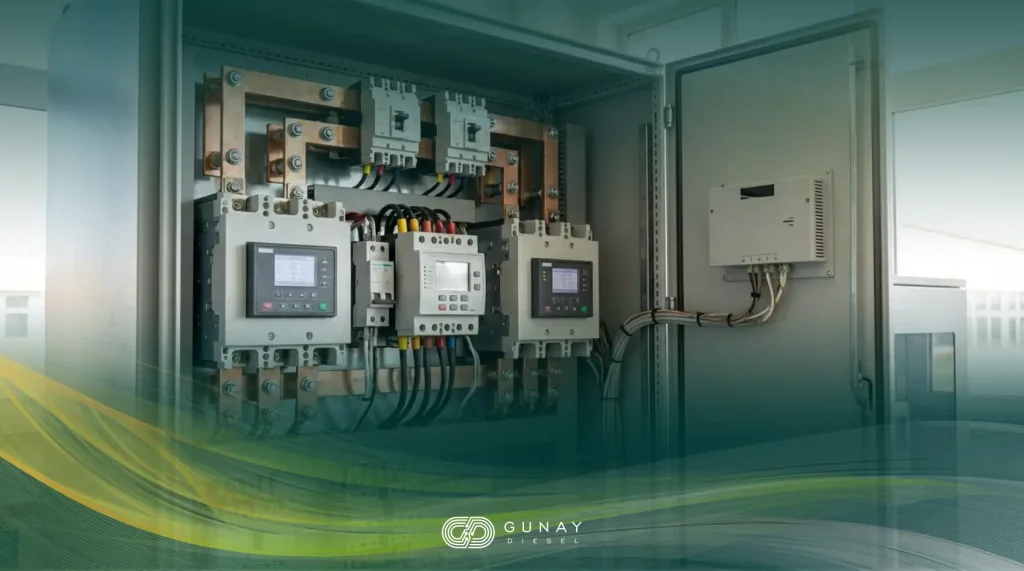

خرید و عوامل موثر بر قیمت تابلو ATS
خرید یک تابلو ATS دیزل ژنراتور مناسب نیازمند بررسی دقیق پارامترهای فنی و کیفی است، زیرا این تجهیز مستقیماً با ایمنی و تداوم فعالیت های مجموعه شما در ارتباط است و هرگونه ضعف در آن می تواند سرمایه گذاری شما بر روی دیزل ژنراتور را بی اثر کند. یکی از مهم ترین عوامل موثر بر قیمت، برند و کیفیت قطعات اصلی به کار رفته در تابلو، به ویژه کلیدهای قدرت (کنتاکتورها یا کلیدهای اتوماتیک) و برد کنترلی است.
استفاده از برندهای معتبر اروپایی مانند اشنایدر (Schneider)، زیمنس (Siemens) یا ABB طبیعتاً قیمت تمام شده را نسبت به برندهای آسیایی یا متفرقه افزایش می دهد، اما در عوض قابلیت اطمینان و طول عمر بسیار بالاتری را برای سیستم تابلو ATS دیزل ژنراتور به ارمغان می آورد که در درازمدت توجیه پذیر است.
عامل تعیین کننده دیگر، توان نامی و آمپراژ تابلو است؛ هر چه توان ژنراتور و جریان مصرفی بالاتر باشد، نیاز به کلیدهای بزرگتر، شینه های مسی ضخیم تر و بدنه مستحکم تر خواهد بود که همگی منجر به افزایش قیمت می شوند. همچنین نوع کلید انتخابی (کنتاکتوری یا کلید اتوماتیک موتوردار) بر هزینه نهایی تاثیرگذار است؛ کلیدهای اتوماتیک موتوردار به دلیل داشتن مکانیزم های حفاظتی حرارتی و مغناطیسی داخلی، قیمت بالاتری نسبت به کنتاکتورهای ساده دارند و معمولاً برای آمپراژهای بالا در ساخت تابلو ATS دیزل ژنراتور ترجیح داده می شوند.
ویژگی های جانبی و امکانات کنترلی نیز در تعیین قیمت نقش دارند؛ تابلوهایی که مجهز به بردهای کنترلی پیشرفته با قابلیت اتصال به شبکه، مانیتورینگ از راه دور (BMS)، ثبت وقایع (Event Log) و قابلیت پارالل کردن هستند، گران تر از مدل های پایه می باشند.
همچنین کیفیت مونتاژ، استانداردهای رعایت شده در سیم کشی، استفاده از ملزومات باکیفیت مانند سرسیم ها، داکت ها و لیبل گذاری دقیق نیز نشان دهنده حرفه ای بودن سازنده است و بر ارزش نهایی تابلو ATS دیزل ژنراتور می افزاید. مونتاژ اصولی باعث می شود تا عیب یابی و تعمیرات احتمالی در آینده با سرعت و سهولت بیشتری انجام شود.
نحوه نگهداری تابلو سوئیچ انتقال خودکار
حتی باکیفیت ترین و گران ترین تجهیزات صنعتی نیز بدون نگهداری صحیح و دوره ای، دچار استهلاک زودرس و خرابی های ناگهانی خواهند شد و تابلو ATS دیزل ژنراتور نیز از این قاعده مستثنی نیست. برنامه نگهداری پیشگیرانه (PM) برای این تابلوها باید به صورت منظم و توسط تکنسین های مجرب انجام شود تا از عملکرد صحیح سیستم در لحظات حساس قطع برق اطمینان حاصل گردد.
یکی از ساده ترین و در عین حال مهم ترین اقدامات، بازدید چشمی و نظافت داخلی تابلو است؛ گرد و غبار جمع شده روی قطعات الکترونیکی و کنتاکتورها می تواند باعث افزایش دما و حتی ایجاد جرقه شود، بنابراین تمیز کردن داخل تابلو با استفاده از دمنده هوا (بلوئر) و بررسی عدم وجود رطوبت یا آثار سوختگی، باید به طور ماهانه انجام شود.
آچارکشی و سفت کردن اتصالات الکتریکی یکی دیگر از مراحل حیاتی در نگهداری تابلو ATS دیزل ژنراتور است. لرزش های ناشی از کارکرد ژنراتور و همچنین انقباض و انبساط ناشی از تغییرات دما و عبور جریان، می تواند به مرور زمان باعث شل شدن پیچ های ترمینال ها و شینه ها شود. اتصالات شل باعث ایجاد مقاومت الکتریکی بالا، گرم شدن بیش از حد نقطه اتصال و در نهایت ذوب شدن سیم ها یا آتش سوزی می شود. بنابراین توصیه می شود که حداقل هر شش ماه یک بار، تمامی اتصالات قدرت و فرمان با استفاده از ابزار مناسب و با رعایت نکات ایمنی (قطع کامل برق) بررسی و محکم گردند تا ایمنی سیستم تضمین شود.
تست عملکردی سیستم سوئیچینگ باید به صورت دوره ای و ترجیحاً ماهانه انجام شود تا از سلامت مکانیزم های مکانیکی و الکترونیکی اطمینان حاصل شود. این تست می تواند به صورت شبیه سازی قطع برق شهر (با قطع کلید اصلی ورودی) انجام گیرد تا فرآیند استارت اتوماتیک، انتقال بار به ژنراتور و بازگشت مجدد به برق شهر به طور کامل مورد ارزیابی قرار گیرد.
در حین این تست، باید به صداهای غیرعادی کنتاکتورها، سرعت عمل سوئیچینگ و عملکرد صحیح تایمرها دقت کرد. کارشناسان گون آی دیزل پیشنهاد می کنند که نتایج این تست ها در یک چک لیست ثبت شود تا سوابق عملکردی تابلو ATS دیزل ژنراتور برای تحلیل های آینده در دسترس باشد.
جمع بندی
در نهایت، می توان گفت که تابلو ATS دیزل ژنراتور نقشی حیاتی و غیرقابل انکار در مدیریت هوشمند و خودکار سیستم های برق اضطراری ایفا می نماید و بدون وجود آن، بهره برداری از ژنراتورها با چالش های جدی ایمنی و عملیاتی روبرو خواهد شد. این تجهیز با پایش لحظه ای شبکه برق و انجام عملیات سوئیچینگ دقیق و سریع، فاصله زمانی بین قطع برق و وصل مجدد انرژی را به حداقل می رساند و از توقف فعالیت های حساس در صنایع، مراکز درمانی و ساختمان های تجاری جلوگیری می کند.
انتخاب صحیح اجزا، طراحی مهندسی دقیق و ادغام آن با سیستم های پیشرفته کنترلی، کلید دستیابی به یک سیستم پایدار و مطمئن است که می تواند در سخت ترین شرایط نیز پاسخگوی نیازهای انرژی مجموعه باشد.
سرمایه گذاری بر روی یک تابلو ATS باکیفیت، اگرچه در ابتدا ممکن است هزینه بر به نظر برسد، اما با در نظر گرفتن خسارات ناشی از توقف تولید، آسیب به تجهیزات گران قیمت و خطرات ایمنی ناشی از خطای انسانی، کاملاً اقتصادی و منطقی جلوه می نماید. استفاده از برندهای معتبر قطعات و رعایت استانداردهای مونتاژ که در محصولات شرکت هایی نظیر گون آی دیزل به وضوح دیده می شود، تضمین کننده طول عمر بالا و عملکرد بدون نقص سیستم در درازمدت خواهد بود.
آگاهی از تفاوت های فنی، نحوه عملکرد و الزامات نگهداری این تابلوها به مدیران فنی و صاحبان صنایع کمک می کند تا تصمیمات بهتری در راستای ارتقای زیرساخت های الکتریکی خود اتخاذ نمایند.
