نقش AVR در دیزل ژنراتور

در زمان حال، دیزل ژنراتورها به عنوان منابع تغذیه اضطراری و دائم کار، نقشی حیاتی در تداوم فعالیت های تجاری و صنعتی ایفا می کنند که با این حال، صرف تولید برق توسط موتور و آلترناتور کافی نیست، زیرا نوسانات ولتاژ ناشی از تغییر بار یا دور موتور می تواند آسیب های جبران ناپذیری به تجهیزات حساس الکترونیکی وارد نماید.

در این میان، قطعه ای هوشمند و بسیار کلیدی وظیفه تثبیت و کنترل ولتاژ خروجی را بر عهده دارد که کیفیت برق تولیدی را تضمین می کند و این قطعه همان رگولاتور ولتاژ یا AVR است. بدون وجود یک سیستم تنظیم ولتاژ دقیق، خروجی ژنراتور می تواند با تغییرات ناگهانی بار مصرفی دچار افت یا افزایش شدید شود که این مسئله نه تنها به مصرف کننده ها آسیب می زند، بلکه می تواند سیم پیچ های خود ژنراتور را نیز دچار سوختگی نماید.

اهمیت استفاده از قطعات باکیفیت و شناخت دقیق عملکرد اجزای سیستم تولید برق، موضوعی است که متخصصان همواره بر آن تاکید دارند و شرکت گون آی دیزل نیز به عنوان یکی از پیشگامان این صنعت، همواره بر لزوم بررسی سلامت و کارایی این قطعات تاکید ورزیده است. شناخت دقیق نقش و عملکرد AVR در دیزل ژنراتور به کاربران و تکنسین ها کمک می کند تا علاوه بر نگهداری صحیح از دستگاه، در زمان بروز مشکل نیز بتوانند با عیب یابی سریع، از خسارات سنگین جلوگیری به عمل آورند.

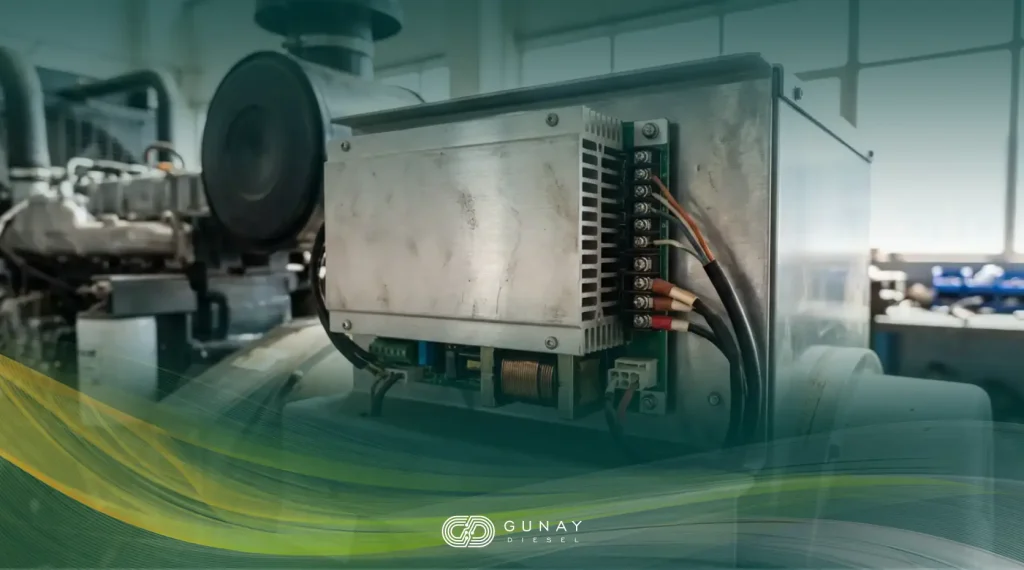

AVR یا رگولاتور ولتاژ دیزل ژنراتور چیست؟

برای درک عمیق مفهوم AVR یا رگولاتور ولتاژ خودکار، ابتدا باید بدانیم که ماهیت تولید برق در ژنراتورها بر اساس القای الکترومغناطیسی است که به شدت تحت تاثیر سرعت چرخش موتور و میزان بار متصل به دستگاه قرار دارد. عبارت AVR مخفف Automatic Voltage Regulator است و به قطعه ای الکترونیکی اطلاق می شود که وظیفه دارد ولتاژ خروجی ژنراتور را در یک سطح ثابت و از پیش تعیین شده نگه دارد، صرف نظر از اینکه ژنراتور در چه دمایی کار می کند یا چه میزان باری از آن کشیده می شود.

در واقع، نقش AVR در دیزل ژنراتور همانند نقش مغز در سیستم عصبی است که با دریافت بازخورد مداوم از خروجی، فرمان های اصلاحی را صادر می کند تا تعادل سیستم حفظ گردد. این قطعه معمولاً به صورت یک برد الکترونیکی کوچک در داخل ترمینال باکس ژنراتور نصب می شود و با کنترل جریان تحریک، ولتاژ را تنظیم می نماید.

زمانی که بار مصرفی روی دیزل ژنراتور افزایش می یابد، به صورت طبیعی دور موتور لحظه ای افت کرده و ولتاژ خروجی تمایل به کاهش پیدا می کند، اما در این لحظه حساس است که AVR وارد عمل می شود و با تزریق جریان بیشتر به سیم پیچ تحریک (Exciter)، میدان مغناطیسی روتور را تقویت می کند تا افت ولتاژ جبران شود.

برعکس این حالت نیز صادق است؛ یعنی اگر بار مصرفی به ناگاه حذف شود، ولتاژ تمایل به جهش ناگهانی دارد که در این شرایط رگولاتور ولتاژ سریعاً جریان تحریک را کاهش داده و از افزایش مخرب ولتاژ جلوگیری می نماید. این فرآیند پیچیده در کسری از ثانیه رخ می دهد و کاربر نهایی معمولاً متوجه هیچ گونه تغییری در روشنایی لامپ ها یا عملکرد موتورهای الکتریکی نمی شود، چرا که سرعت عمل AVR بسیار بالا است.

فناوری ساخت AVR در دیزل ژنراتور در طول سال ها دستخوش تغییرات زیادی شده است و از مدل های مکانیکی و آنالوگ قدیمی به نمونه های کاملاً دیجیتال و هوشمند امروزی ارتقا یافته است که قابلیت برنامه ریزی و اتصال به کامپیوتر را نیز دارا می باشند.

اهمیت این قطعه به قدری است که بسیاری از کارشناسان معتقدند کیفیت برق خروجی یک ژنراتور مستقیماً به کیفیت و دقت عملکرد AVR آن بستگی دارد. اگر این قطعه به درستی انتخاب نشده باشد یا کیفیت لازم را نداشته باشد، حتی بهترین موتورها و آلترناتورها نیز نمی توانند برقی استاندارد و ایمن برای تجهیزات حساس پزشکی، مخابراتی یا سرورهای کامپیوتری فراهم کنند.

علاوه بر تثبیت ولتاژ، AVR در دیزل ژنراتور وظایف جانبی دیگری مانند حفاظت در برابر کاهش فرکانس و مدیریت راه اندازی نرم را نیز بر عهده دارد که در بخش های بعدی به تفصیل به آن ها خواهیم پرداخت. نکته حائز اهمیت این است که این قطعه با تبدیل بخشی از برق خروجی ژنراتور به جریان DC و ارسال آن به روتور، یک حلقه کنترلی بسته ایجاد می کند که پایداری سیستم را تضمین می نماید.

در دیزل ژنراتورهای مدرن، سیستم های تحریک بدون جاروبک (Brushless) به شدت به عملکرد دقیق AVR وابسته هستند، زیرا هیچ اتصال فیزیکی مستقیمی برای انتقال جریان به روتور وجود ندارد و همه چیز از طریق میدان های مغناطیسی کنترل شده توسط رگولاتور ولتاژ انجام می شود.

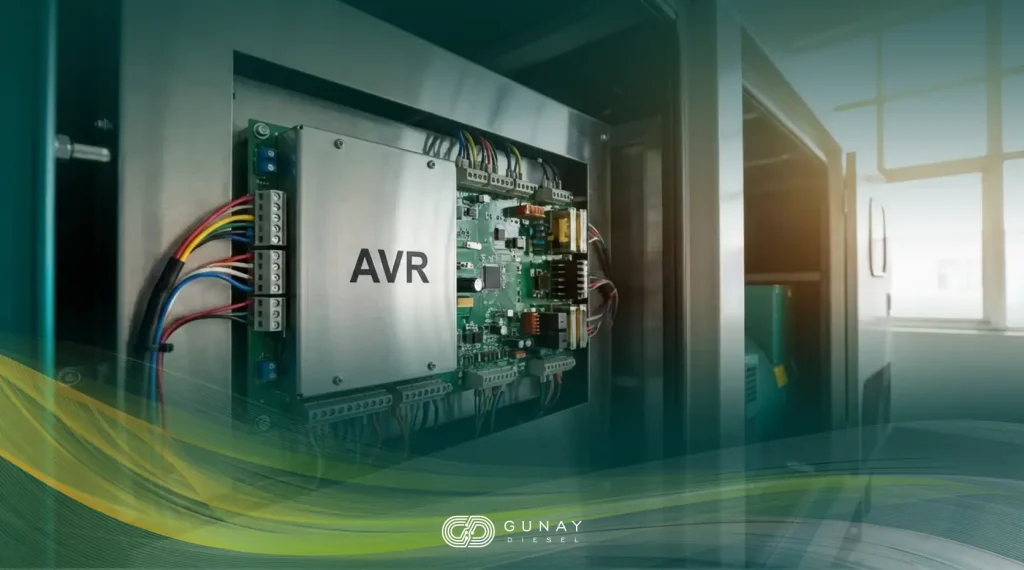

وظایف و نقش اصلی AVR در عملکرد ژنراتور

اصلی ترین و شناخته شده ترین وظیفه AVR در دیزل ژنراتور، تثبیت ولتاژ خروجی در یک مقدار نامی مشخص (مثلاً ۳۸۰ ولت یا ۲۲۰ ولت) است، اما دایره عملکردی این قطعه فراتر از یک تثبیت کننده ساده می باشد. یکی از نقش های کلیدی این قطعه، مدیریت پاسخ گذرا یا Transient Response است؛ به این معنا که وقتی یک موتور الکتریکی بزرگ یا یک بار سنگین به ژنراتور متصل می شود، AVR باید بتواند شوک وارده را مدیریت کرده و ولتاژ را در کمترین زمان ممکن به حالت پایدار بازگرداند. اگر این بازیابی ولتاژ به کندی صورت گیرد، ممکن است سایر مصرف کننده ها خاموش شده یا کنتاکتورهای تابلو برق دچار قطعی گردند، بنابراین سرعت پاسخ دهی AVR در پایداری کل شبکه برق اضطراری نقشی حیاتی دارد.

یکی دیگر از وظایف مهمی که توسط AVR در دیزل ژنراتور انجام می شود، تقسیم بار راکتیو در زمان موازی سازی (Paralleling) ژنراتورها با یکدیگر یا با شبکه برق شهر است. زمانی که چندین دیزل ژنراتور با هم سنکرون می شوند، AVR ها باید با یکدیگر هماهنگ عمل کنند تا بار راکتیو به درستی بین دستگاه ها تقسیم شود و هیچ یک از ژنراتورها دچار اضافه بار یا جریان برگشتی نگردند.

مدل های پیشرفته AVR دارای ورودی های مخصوصی برای اتصال به ترانسفورماتورهای جریان (CT) جهت تشخیص افت ولتاژ خطی (Droop) هستند که این ویژگی به آن ها اجازه می دهد در سناریوهای پیچیده پارالل سازی، عملکردی بی نقص و هماهنگ از خود نشان دهند و توسط متخصصین نیز همواره برای پروژه های نیروگاهی توصیه می شوند.

محافظت از ژنراتور در برابر شرایط غیرعادی کارکرد نیز از دیگر مسئولیت های حیاتی این قطعه الکترونیکی محسوب می شود. بسیاری از AVR های مدرن مجهز به سیستم حفاظتی کاهش فرکانس (Under Frequency Roll Off – UFRO) هستند. این سیستم بدین گونه عمل می کند که اگر به دلیل فشار بیش از حد بار، دور موتور و در نتیجه فرکانس خروجی کاهش یابد، AVR به طور هوشمند ولتاژ را متناسب با افت فرکانس کاهش می دهد.

این اقدام باعث می شود فشار از روی موتور برداشته شده و از خاموش شدن ناگهانی موتور یا آسیب دیدن سیم پیچ روتور به دلیل شدت جریان تحریک بیش از حد جلوگیری شود. این ویژگی به خصوص در لحظه استارت موتورهای الکتریکی سنگین که جریان راه اندازی بالایی می طلبند، بسیار کارآمد است.

علاوه بر موارد فوق، AVR در دیزل ژنراتور نقش صاف کردن شکل موج ولتاژ و حذف نویزهای احتمالی را نیز تا حدودی ایفا می کند، هرچند که شکل موج اصلی وابسته به طراحی سیم پیچ هاست. با کنترل دقیق سطح تحریک، از اشباع شدن هسته مغناطیسی جلوگیری می شود که این امر به نوبه خود از تولید هارمونیک های مزاحم و گرم شدن بیش از حد ژنراتور پیشگیری می نماید.

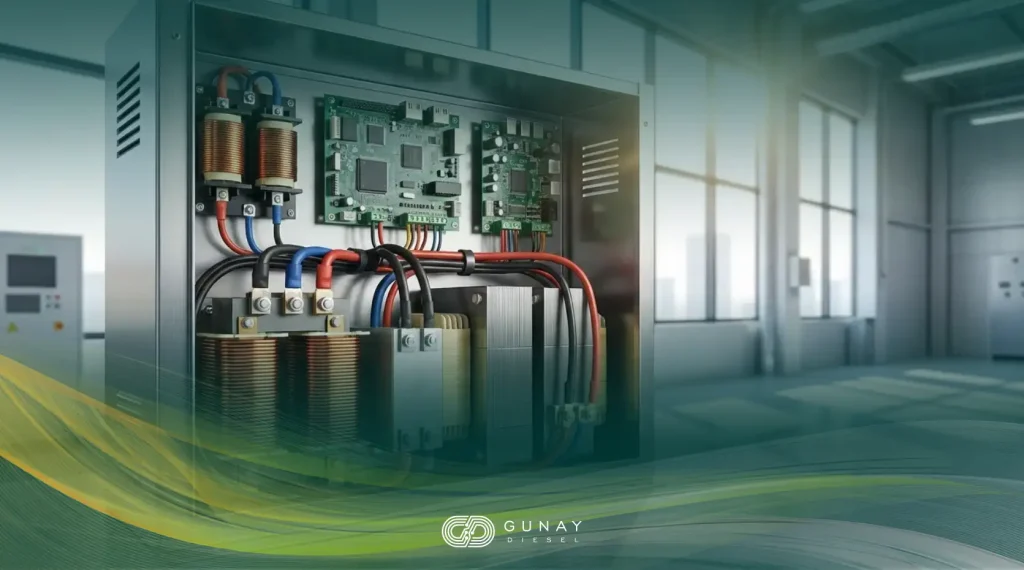

نحوه کار سیستم تنظیم ولتاژ خودکار

مکانیزم عملکرد AVR در دیزل ژنراتور یک فرآیند حلقه بسته (Closed Loop) بسیار دقیق و مهندسی شده است که بر مبنای نمونه برداری مداوم استوار می باشد. فرآیند کار بدین صورت آغاز می شود که AVR ابتدا ولتاژ خروجی ترمینال های اصلی ژنراتور را از طریق سیم های نمونه برداری (Sensing) اندازه گیری می کند.

این ولتاژ اندازه گیری شده سپس وارد یک مدار مقایسه گر داخلی می شود و با یک ولتاژ مرجع پایدار (Reference Voltage) که معمولاً توسط دیودهای زنر دقیق ایجاد شده است، مقایسه می گردد. اگر ولتاژ خروجی ژنراتور از ولتاژ مرجع پایین تر باشد، مدار فرمان صادر می کند که جریان تحریک باید افزایش یابد و اگر بالاتر باشد، دستور کاهش جریان صادر می شود.

پس از مرحله تشخیص و مقایسه، مرحله تقویت توان انجام می شود که بخش قدرت AVR مسئولیت آن را بر عهده دارد. AVR انرژی مورد نیاز برای تحریک را معمولاً از خروجی خود ژنراتور (در سیستم های Shunt) یا از یک ژنراتور مغناطیس دائم کوچک (PMG) که در انتهای شفت نصب شده است، دریافت می کند.

سپس با استفاده از قطعات الکترونیک قدرت مانند تریستورها یا ترانزیستورهای ماسفت، این برق متناوب را به جریان مستقیم (DC) کنترل شده تبدیل کرده و به سمت سیم پیچ میدان اکسایتر (Exciter Field) می فرستد. این جریان DC باعث ایجاد میدان مغناطیسی در استاتور اکسایتر می شود که در نهایت منجر به تولید برق در روتور اکسایتر و سپس یکسوسازی آن توسط دیودهای چرخان برای تغذیه روتور اصلی می گردد.

نکته بسیار فنی و ظریف در نحوه کار AVR در دیزل ژنراتور، سرعت واکنش آن به تغییرات است که باید به دقت تنظیم شود. اگر واکنش AVR بیش از حد سریع باشد، ممکن است سیستم دچار نوسان و ناپایداری (Hunting) شود و ولتاژ مدام بالا و پایین برود. از طرف دیگر، اگر واکنش بیش از حد کند باشد، افت ولتاژهای طولانی مدت رخ می دهد. به همین دلیل، در مدارات داخلی AVR از مدارهای جبران ساز و پایدارکننده (Stability Circuits) استفاده می شود که تکنسین ها با تنظیم دقیق پتانسیومترهای مربوطه، بهترین نقطه تعادل بین سرعت پاسخ دهی و پایداری ولتاژ را برای هر ژنراتور خاص پیدا می کنند.

در سیستم های پیشرفته تر دیجیتالی، پردازنده مرکزی (CPU) تمامی این مراحل را با استفاده از الگوریتم های پیچیده ریاضی مانند PID (Proportional-Integral-Derivative) انجام می دهد. در این مدل ها، نمونه برداری از ولتاژ با سرعت بسیار بالا انجام می شود و پردازنده با تحلیل دقیق شکل موج و فرکانس، بهترین استراتژی را برای کنترل جریان تحریک انتخاب می کند.

این سطح از هوشمندی باعث می شود که عملکرد AVR در دیزل ژنراتور حتی در برابر بارهای غیرخطی و هارمونیک زا نیز بسیار پایدار باشد و بتواند برقی با کیفیت آزمایشگاهی تولید نماید که برای دیتاسنترها و بیمارستان ها حیاتی است.

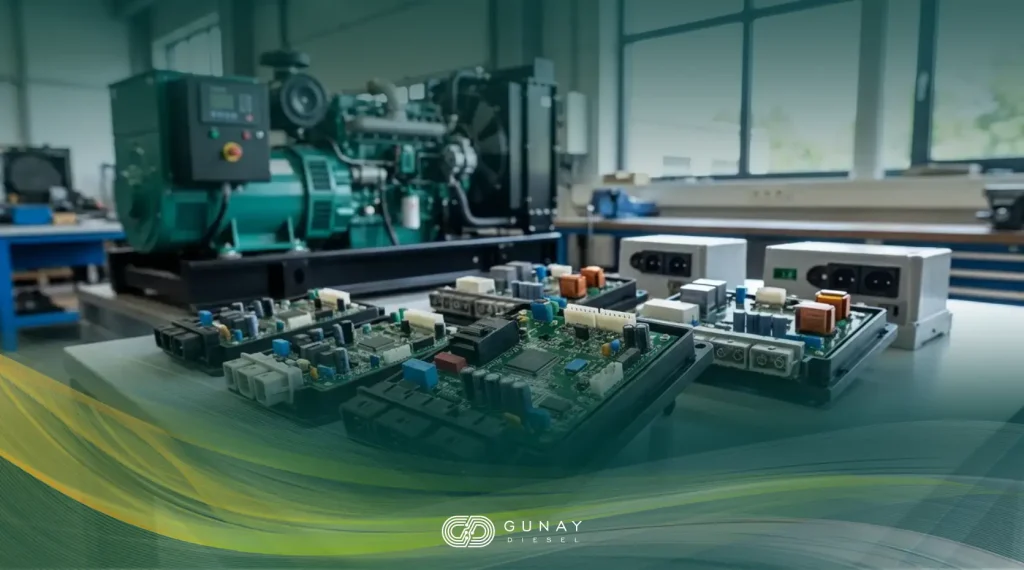

انواع AVR دیزل ژنراتور و کاربرد آن ها

دنیای AVR ها بسیار گسترده و متنوع است و بسته به نوع ژنراتور، توان خروجی و نوع کاربری، مدل های مختلفی از این قطعه طراحی و تولید شده اند. یکی از رایج ترین تقسیم بندی ها، تفکیک بر اساس تکنولوژی ساخت است که به دو دسته اصلی آنالوگ و دیجیتال تقسیم می شوند. AVR های آنالوگ که در بسیاری از دیزل ژنراتورهای معمولی و با توان متوسط استفاده می شوند، دارای تنظیمات دستی از طریق پتانسیومترهای فیزیکی هستند.

این مدل ها مانند سری های معروف SX460 یا SX440 استمفورد، به دلیل سادگی در تعمیر و قیمت مناسب، محبوبیت بالایی دارند. با این حال، دقت تنظیم و امکانات حفاظتی آن ها نسبت به مدل های دیجیتال محدودتر است و بیشتر برای مصارف عمومی و غیر حساس پیشنهاد می شوند.

در مقابل، AVR های دیجیتال نسل جدیدی از تنظیم کننده های ولتاژ هستند که برای ژنراتورهای توان بالا و کاربردهای حساس طراحی شده اند. این مدل ها مانند سری های DECS یا مدل های پیشرفته Leroy Somer، امکان اتصال به کامپیوتر از طریق پورت USB یا شبکه را دارند و کاربر می تواند تمامی پارامترهای کنترلی را با دقت نرم افزاری تنظیم نماید.

استفاده از AVR در دیزل ژنراتور به صورت دیجیتال به اپراتور اجازه می دهد تا تاریخچه خطاها را مشاهده کند، منحنی عملکرد را مانیتور نماید و حفاظت های پیچیده ای را برای سیستم تعریف کند.

تقسیم بندی دیگر بر اساس سیستم تغذیه ورودی AVR انجام می شود. برخی از AVR ها از نوع “خود تحریک” (Self-Excited) هستند، به این معنی که برق مورد نیاز خود را مستقیماً از خروجی اصلی ژنراتور دریافت می کنند. مشکل این نوع AVR در دیزل ژنراتور این است که در صورت بروز اتصال کوتاه شدید و افت ولتاژ خروجی به نزدیک صفر، AVR نیز تغذیه خود را از دست داده و نمی تواند جریان اتصال کوتاه را برای عملکرد رله های حفاظتی تامین کند.

در مقابل، نوع دیگری وجود دارد که از سیستم PMG (مغناطیس دائم) یا سیم پیچ کمکی (AUX) تغذیه می شود. این مدل ها مستقل از ولتاژ خروجی اصلی هستند و حتی در بدترین شرایط اتصال کوتاه نیز می توانند تحریک را حفظ کنند که برای راه اندازی الکتروموتورهای بزرگ بسیار ایده آل می باشند.

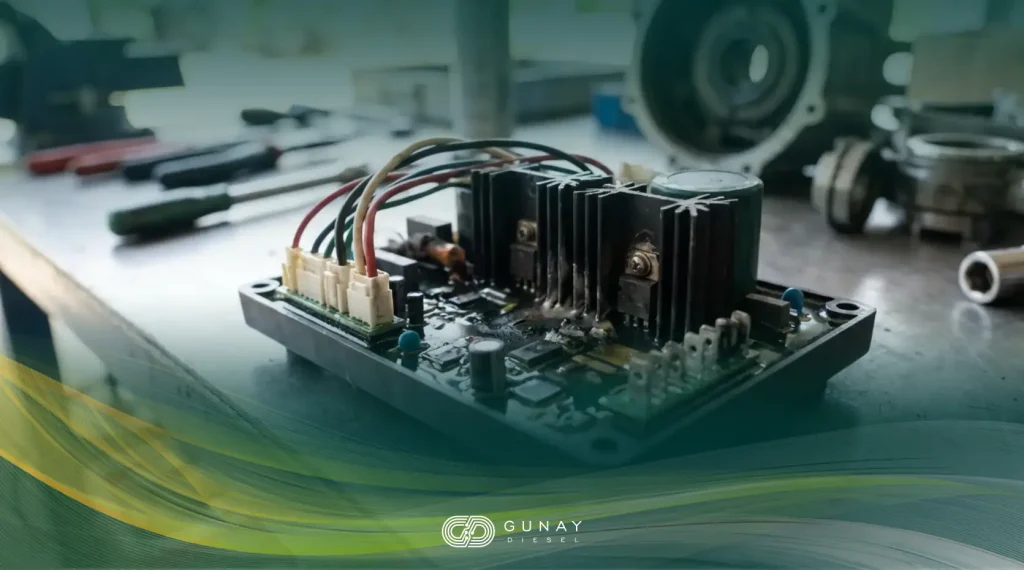

علائم خرابی و دلایل سوختن AVR ژنراتور

تشخیص زودهنگام خرابی AVR می تواند از خسارات سنگین به آلترناتور و تجهیزات مصرف کننده جلوگیری کند. یکی از شایع ترین علائم خرابی AVR در دیزل ژنراتور، عدم تولید ولتاژ یا وجود ولتاژ بسیار پایین در حد پسماند (مثلاً ۱۰ تا ۲۰ ولت) در هنگام روشن شدن دستگاه است. این حالت نشان می دهد که مدار قدرت AVR سوخته است و قادر به ارسال جریان تحریک به روتور نیست.

علامت دیگر، نوسان شدید ولتاژ است؛ به طوری که ولتاژ خروجی ثابت نمی ماند و مدام بالا و پایین می رود و حتی با تنظیم پیچ پایداری (Stability) نیز اصلاح نمی شود. همچنین، بالا رفتن بیش از حد ولتاژ و خارج شدن از کنترل (Over Voltage) که می تواند بسیار خطرناک باشد، نشانه خرابی مدار نمونه برداری یا ترانزیستورهای قدرت AVR است که اتصال کوتاه شده اند.

دلایل متعددی برای سوختن و خرابی AVR وجود دارد که مهم ترین آن ها اعمال بار بیش از حد توان ژنراتور است. وقتی از ژنراتور جریانی فراتر از ظرفیت نامی کشیده شود، AVR تلاش می کند با افزایش جریان تحریک، ولتاژ را ثابت نگه دارد. این تلاش منجر به گرم شدن بیش از حد قطعات الکترونیکی داخلی AVR شده و در نهایت باعث سوختن آن می شود.

علاوه بر این، اتصال کوتاه در خروجی ژنراتور یا سیم کشی های تحریک نیز می تواند باعث عبور جریان بسیار شدید از AVR و انهدام آن در کسری از ثانیه شود. متخصصین همواره توصیه می کنند که فیوزهای محافظ مناسب در مسیر ورودی و خروجی AVR نصب گردد تا در چنین شرایطی فیوز بسوزد و برد الکترونیکی سالم بماند.

عوامل محیطی نیز نقش بسزایی در کاهش عمر و خرابی AVR در دیزل ژنراتور دارند. از آنجایی که ژنراتورها معمولاً در محیط های صنعتی با لرزش و حرارت بالا کار می کنند، لرزش مداوم می تواند باعث ترک خوردن لحیم کاری های برد و قطعی اتصالات داخلی شود. همچنین، حرارت موتور و عدم تهویه مناسب تابلو برق ژنراتور، باعث خشک شدن خازن های الکترولیتی و تغییر مقدار مقاومت ها در AVR می شود که عملکرد آن را مختل می کند. رطوبت و گرد و غبار نیز می توانند باعث ایجاد مسیرهای جریان نشتی روی برد شده و موجب عملکرد نادرست یا سوختن قطعات حساس شوند.

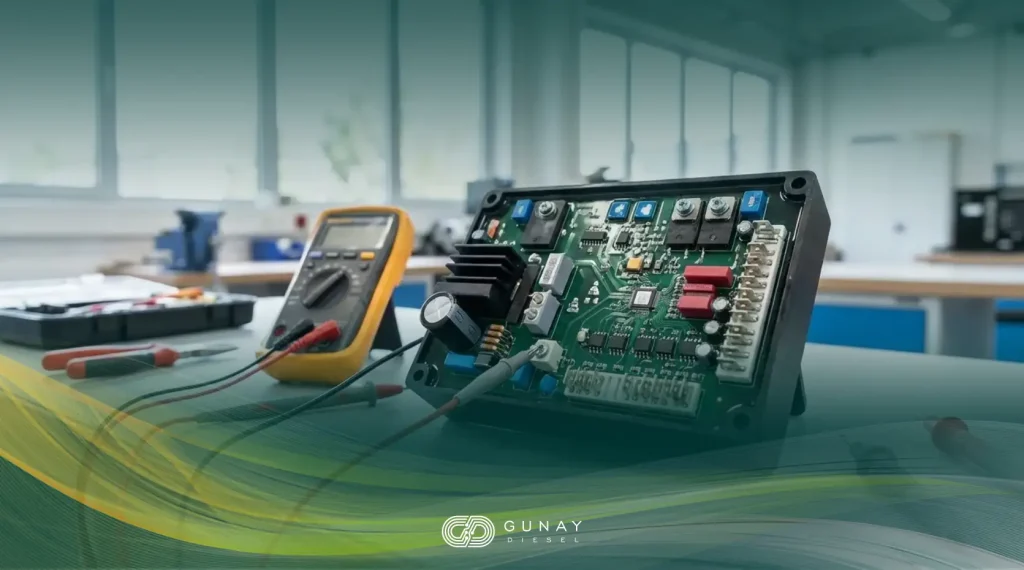

نحوه تست و تنظیم AVR دیزل ژنراتور

تنظیم صحیح AVR یکی از مهارت های تخصصی در راه اندازی و نگهداری دیزل ژنراتور است که نیازمند دقت و ابزار مناسب می باشد. روی اکثر AVR های آنالوگ، چندین پتانسیومتر کوچک (پیچ تنظیم) وجود دارد که هر کدام وظیفه خاصی دارند. مهم ترین آن ها پیچ VOLT است که برای تنظیم سطح ولتاژ خروجی (مثلاً روی ۴۰۰ ولت) استفاده می شود. پیچ STAB یا Stability برای تنظیم پایداری و جلوگیری از نوسان ولتاژ کاربرد دارد.

تنظیم این پیچ باید به گونه ای باشد که ولتاژ بدون نوسان باشد اما واکنش سیستم به تغییر بار نیز خیلی کند نشود. پیچ UFRO یا فرکانس زانویی نیز تعیین می کند که حفاظت کاهش فرکانس در چه دوری فعال شود که معمولاً کمی پایین تر از فرکانس نامی (مثلاً ۴۷ هرتز برای سیستم ۵۰ هرتز) تنظیم می گردد.

برای تست سلامت AVR در دیزل ژنراتور، روش های مختلفی وجود دارد که ایمن ترین آن ها تست استاتیک با استفاده از یک منبع تغذیه متغیر و یک لامپ است. در این روش، AVR از ژنراتور جدا شده و طبق نقشه فنی، به یک منبع تغذیه وصل می شود. با تغییر ولتاژ ورودی به پایه های نمونه برداری (Sensing)، باید تغییر نور لامپ متصل به خروجی تحریک (Field) مشاهده شود.

اگر با بالا بردن ولتاژ ورودی، نور لامپ قطع شود (شبیه سازی عملکرد قطع تحریک در ولتاژ بالا) و با پایین آوردن آن، نور لامپ زیاد شود، می توان نتیجه گرفت که مدار کنترل سالم است. البته انجام این تست نیازمند دانش الکترونیک است و بهتر است توسط کارشناسان خبره یا تعمیرکاران مجرب انجام شود.

تنظیم دقیق AVR باید در حالت روشن بودن ژنراتور و ترجیحاً در دو حالت بی باری و بار کامل انجام شود. ابتدا در حالت بی باری ولتاژ دقیق تنظیم می شود، سپس با اعمال بار، رفتار ولتاژ بررسی می گردد. اگر با اعمال بار افت ولتاژ شدید مشاهده شد، ممکن است نیاز به تنظیم پیچ Gain یا Droop (در صورت وجود) باشد. همچنین باید توجه داشت که دمای محیط روی تنظیمات تاثیر می گذارد و معمولاً پس از گرم شدن ژنراتور، ممکن است ولتاژ اندکی تغییر کند که نیاز به تنظیم مجدد جزئی دارد. استفاده از مولتی مترهای کالیبره و دقیق برای اندازه گیری ولتاژ و فرکانس در حین تنظیمات الزامی است.

در AVR های دیجیتال، فرآیند تنظیم و تست بسیار متفاوت و غالباً ساده تر است، زیرا نیاز به پیچ گوشتی و تنظیمات دستی کمتر است. در این مدل ها، با اتصال لپ تاپ و استفاده از نرم افزار اختصاصی، می توان تمامی پارامترها را به صورت عددی وارد کرد و حتی پاسخ پله (Step Response) سیستم را شبیه سازی نمود. نرم افزار معمولاً نمودارهای گرافیکی از عملکرد AVR در دیزل ژنراتور را نشان می دهد که به تکنسین کمک می کند تا PID کنترلر را به بهترین شکل ممکن تیونینگ (Tuning) کند. این سطح از دقت، عملکردی بسیار نرم و پایدار را برای ژنراتور به ارمغان می آورد و ریسک آسیب به تجهیزات مصرف کننده را به حداقل می رساند.

جمع بندی

در پایان باید خاطرنشان کرد که AVR در دیزل ژنراتور، قطعه ای فراتر از یک برد الکترونیکی ساده است؛ این قطعه در واقع قلب تپنده سیستم تنظیم ولتاژ محسوب می شود که کیفیت و سلامت برق تولیدی را تضمین می نماید. بدون وجود یک رگولاتور ولتاژ سالم و دقیق، حتی قدرتمندترین موتورها و باکیفیت ترین آلترناتورها نیز قادر به ارائه عملکرد مطلوب نخواهند بود و خروجی آن ها می تواند تهدیدی جدی برای تجهیزات حساس صنعتی و خانگی باشد.

شناخت وظایف، انواع و روش های نگهداری از این قطعه، کلید اصلی در افزایش طول عمر ژنراتور و کاهش هزینه های تعمیراتی است. پایداری ولتاژ، واکنش سریع به تغییرات بار و حفاظت در برابر خطاهای سیستمی، همگی از مزایایی هستند که یک AVR کارآمد برای سیستم شما به ارمغان می آورد.

نگهداری پیشگیرانه و توجه به علائم هشداردهنده نظیر نوسانات جزئی ولتاژ یا صداهای غیرعادی در ژنراتور، می تواند از سوختن ناگهانی AVR و خاموشی های ناخواسته جلوگیری کند. اطمینان از خنک کاری مناسب تابلو برق، بررسی دوره ای اتصالات سیم کشی و پرهیز از اعمال بارهای ناگهانی بیش از حد مجاز، اقداماتی ساده اما حیاتی هستند که هر اپراتور دیزل ژنراتوری باید آن ها را رعایت نماید.

همچنین، در صورت بروز خرابی، استفاده از قطعات یدکی اصلی و باکیفیت و پرهیز از تعمیرات غیر اصولی بردهای الکترونیکی، مسئله ای است که امنیت و کارایی سیستم برق اضطراری شما را در درازمدت تضمین می کند و از بروز حوادث ثانویه پیشگیری می نماید.
