دیزل ژنراتورها در حین انجام فرآیند های پیچیده، حرارت بسیار بالایی را در محفظه احتراق خود تولید می کنند که این گرمای طاقت فرسا اگر به درستی مدیریت و دفع نشود، می تواند در کوتاه ترین زمان ممکن باعث ذوب شدن قطعات داخلی، تاب برداشتن سرسیلندر و در نهایت از کار افتادن کامل موتور شود، بنابراین وجود یک سیستم پیشرفته و دقیق برای کنترل این حرارت امری کاملا اجتناب ناپذیر به شمار می رود.
در این نقطه حساس است که اهمیت و نقش کلیدی خنک کننده دیزل ژنراتور نمایان می شود تا با گردش مداوم و حساب شده در اطراف اجزای داغ، دمای کارکرد موتور را در یک محدوده استاندارد و ایمن حفظ نماید و از بروز هرگونه خسارت جبران ناپذیر جلوگیری کند.
بدون تردید، آشنایی دقیق با مکانیزم ها و ساختار این سیستم حیاتی برای تمامی مهندسان، تکنسین ها و بهره برداران دستگاه های تولید برق ضروری است تا بتوانند با اعمال روش های صحیح نگهداری، عمر مفید تجهیزات خود را به حداکثر برسانند و از توقف های ناگهانی در خطوط تولید پیشگیری کنند.

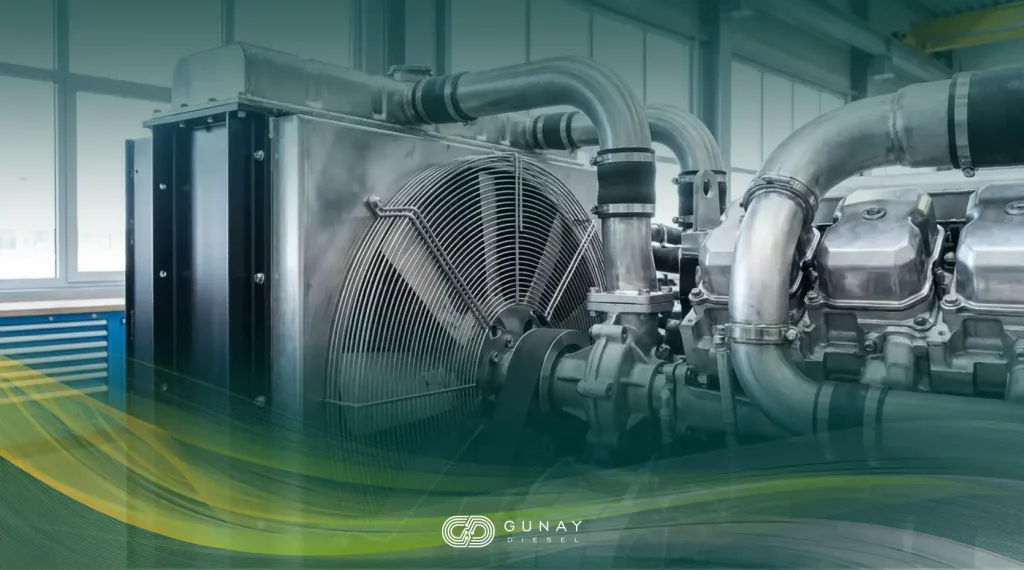

نحوه عملکرد سیستم خنک کننده دیزل ژنراتور
برای درک عمیق تر از ساختار موتورهای صنعتی، ابتدا باید بدانیم که نحوه عملکرد سیستم خنک کننده دیزل ژنراتور بر پایه اصول بنیادین ترمودینامیک و انتقال حرارت بنا شده است تا بتواند گرمای ناشی از احتراق سوخت را به شکلی موثر به محیط بیرون هدایت کند. زمانی که مخلوط هوا و سوخت دیزل در داخل سیلندرها متراکم شده و منفجر می شود، دمای محفظه احتراق به شدت بالا می رود و تنها بخش کوچکی از این انرژی گرمایی به کار مکانیکی تبدیل می گردد، در حالی که بخش عمده آن به صورت حرارت در بدنه موتور باقی می ماند.
در این فرآیند، مایع خنک کننده که ترکیبی از آب مقطر و مواد ضد یخ و ضد جوش است، توسط پمپ مخصوصی در مجاری تعبیه شده در بدنه بلوک سیلندر و سرسیلندر به گردش در می آید تا حرارت اضافی را از دیواره های فلزی جذب نماید.
پس از آنکه مایع خنک کننده دیزل ژنراتور گرمای قطعات داخلی را به خود جذب کرد و دمای آن افزایش یافت، از طریق لوله های انتقال به سمت رادیاتور هدایت می شود که به عنوان مبدل حرارتی اصلی در سیستم ایفای نقش می کند. در مسیر حرکت این سیال گرم، قطعه ای بسیار هوشمند و مکانیکی به نام ترموستات قرار دارد که وظیفه پایش لحظه ای دمای آب را بر عهده دارد و تا زمانی که موتور به دمای کاری مطلوب خود نرسیده باشد، مسیر ورود به رادیاتور را مسدود نگه می دارد.
این عمل باعث می شود که موتور به سرعت گرم شده و در شرایط بهینه احتراق قرار گیرد، اما به محض عبور دما از حد مجاز، ترموستات مسیر را باز می کند و اجازه می دهد تا سیال داغ وارد شبکه های خنک کننده رادیاتور شود.
هنگامی که سیال وارد رادیاتور می شود، از درون لوله های مسی یا آلومینیومی بسیار باریکی که دارای پره های تبادل حرارت هستند عبور می کند و در همین حین، پروانه یا فن خنک کننده با چرخش قدرتمند خود، جریان هوای تازه را از میان این پره ها مکش می کند.
برخورد جریان هوای خنک با سطح وسیع پره های رادیاتور سبب می شود تا حرارت موجود در مایع به سرعت به هوای محیط منتقل گردد و دمای سیال به میزان قابل توجهی کاهش یابد. این چرخه مداوم و پیوسته که با هماهنگی کامل اجزای مختلف صورت می گیرد، تضمین می کند که موتور همواره در یک محدوده دمایی استاندارد به فعالیت خود ادامه دهد و از بروز پدیده مخرب جوش آوردن جلوگیری شود.
متخصصان و مهندسان مکانیک همواره به این نکته مهم اشاره می کنند که عملکرد صحیح این چرخه ترمودینامیکی وابستگی مستقیمی به کیفیت سیال خنک کننده و همچنین عدم وجود هرگونه رسوب یا گرفتگی در مسیرهای عبوری دارد. اگر ترکیب آب و ضدیخ به درستی رعایت نشود یا از مایعات غیر استاندارد استفاده گردد، ظرفیت انتقال حرارت به شدت افت پیدا می کند و سیستم قادر نخواهد بود تا با سرعت لازم گرمای تولید شده را دفع نماید.
بنابراین، شناخت دقیق این چرخه و نحوه تعامل اجزای مختلف با یکدیگر، پایه و اساس اجرای برنامه های پیشگیرانه و افزایش راندمان کاری دستگاه های مولد برق محسوب می شود

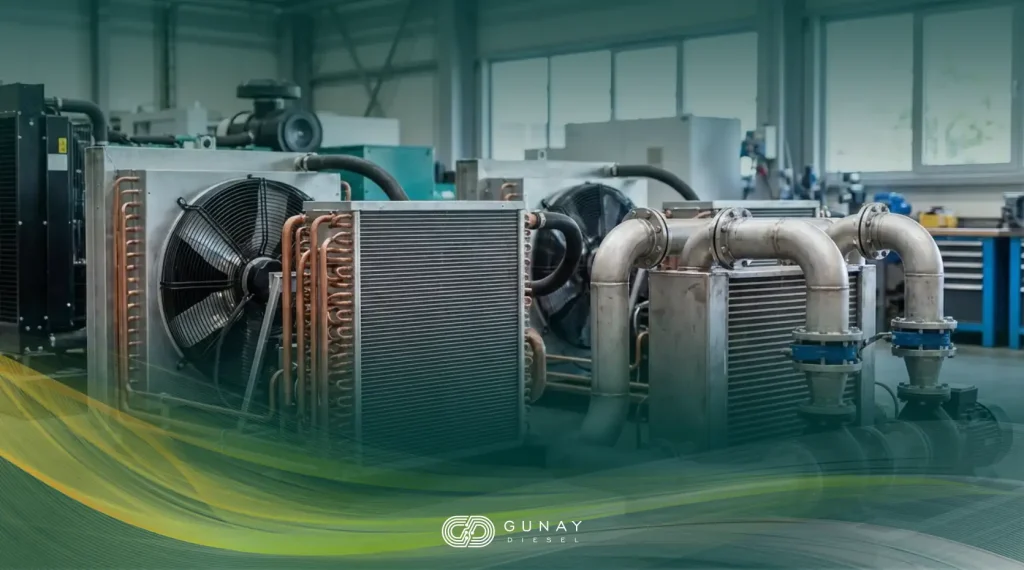

انواع سیستم های خنک کننده دیزل ژنراتور
موتورهای مولد برق بر اساس توان خروجی، ابعاد، شرایط اقلیمی محل نصب و نوع کاربرد خود نیازمند راهکارهای متفاوتی برای دفع حرارت هستند و به همین دلیل، انواع سیستم های خنک کننده دیزل ژنراتور توسط مهندسان طراحی و توسعه یافته اند تا پاسخگوی نیازهای گوناگون صنعتی باشند.
به طور کلی، این سیستم ها را می توان در دو دسته اصلی خنک شونده با هوا و خنک شونده با مایع طبقه بندی کرد که هر کدام دارای ویژگی ها، مزایا و محدودیت های خاص خود می باشند. درک تفاوت های ساختاری و عملکردی این دو مکانیزم به خریداران و بهره برداران کمک می کند تا در زمان خرید دیزل ژنراتور، بهترین و مناسب ترین گزینه را با توجه به شرایط محیطی پروژه خود برگزینند و از هدر رفت سرمایه جلوگیری نمایند.
سیستم های هوا خنک معمولا در دیزل ژنراتورهای کوچک تر و با توان پایین تر مورد استفاده قرار می گیرند، زیرا در این دسته از موتورها میزان حرارت تولید شده به نسبت کمتر است و می توان با استفاده از جریان مستقیم هوا آن را کنترل کرد. در این طراحی، بدنه سیلندرها دارای پره های فلزی متعددی است که سطح تماس با هوا را افزایش می دهند و یک فن دمنده قدرتمند، هوای محیط را با سرعت و فشار بالا به سمت این پره ها هدایت می کند.
اگرچه این نوع خنک کننده دیزل ژنراتور از ساختار ساده تری برخوردار است و نیاز به نگهداری از قطعاتی مانند رادیاتور و واتر پمپ ندارد، اما صدای تولید شده توسط فن آن بسیار زیاد بوده و برای محیط های گرمسیری با دمای بالای هوا چندان مناسب به نظر نمی رسد.
در مقابل، سیستم های آب خنک یا مایع خنک قرار دارند که به عنوان رایج ترین و کارآمدترین روش برای موتورهای دیزلی با توان متوسط و بالا شناخته می شوند و قابلیت اطمینان بسیار بیشتری را در شرایط سخت کاری از خود نشان می دهند.
در این نوع مکانیزم، همانطور که پیشتر نیز اشاره شد، یک سیال واسطه وظیفه جذب و انتقال حرارت را بر عهده دارد و به دلیل ظرفیت گرمایی بالای آب نسبت به هوا، عملیات خنک کاری با راندمان بسیار بالاتری انجام می پذیرد. این سیستم ها به دلیل توانایی در حفظ ثبات دمایی موتور، طول عمر قطعات را به شکل چشمگیری افزایش می دهند و امکان کارکرد مداوم دستگاه را در طولانی مدت فراهم می سازند.

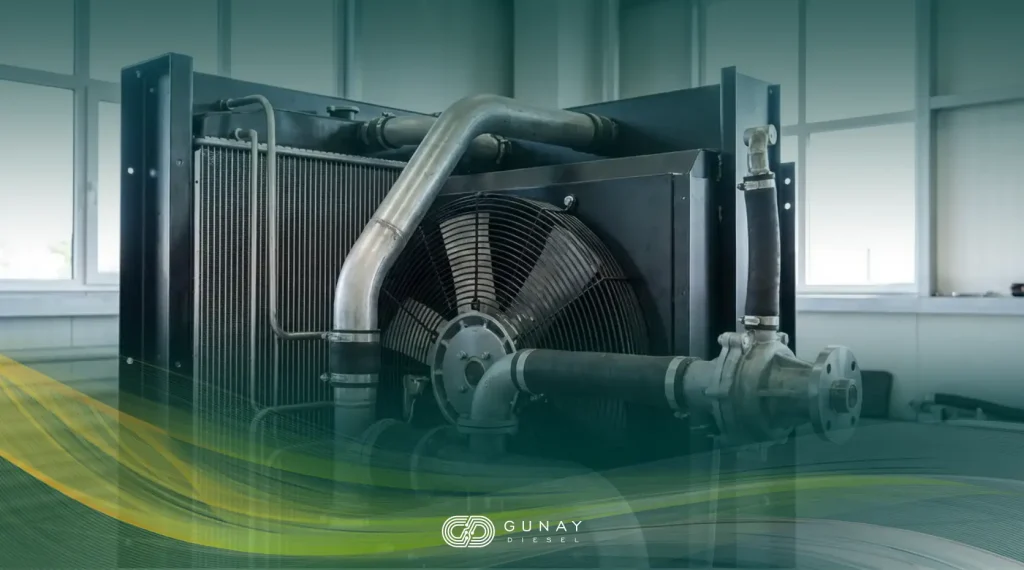

اجزای اصلی سیستم خنک کاری دیزل ژنراتور
شناخت دقیق و تفکیک شده اجزای اصلی سیستم خنک کاری دیزل ژنراتور برای هر فردی که مسئولیت سرویس و نگهداری این تجهیزات را بر عهده دارد، یک ضرورت انکارناپذیر محسوب می شود، زیرا خرابی حتی کوچک ترین قطعه در این مجموعه می تواند کل عملکرد موتور را با اختلال جدی مواجه سازد.
این سیستم از به هم پیوستن چندین قطعه مکانیکی و حرارتی تشکیل شده است که هر یک وظیفه ای مشخص و حیاتی را در مسیر گردش سیال و تبادل حرارت ایفا می کنند. هماهنگی کامل این قطعات در کنار یکدیگر است که باعث می شود دمای موتور در هنگام زیر بار رفتن و تحمل فشارهای الکتریکی، همواره در یک وضعیت پایدار و ایمن باقی بماند.
مهم ترین و قابل رویت ترین بخش در یک خنک کننده دیزل ژنراتور، رادیاتور است که معمولا در جلوی دستگاه نصب می شود و به عنوان هسته مرکزی تبادل حرارت با محیط پیرامون شناخته می شود. رادیاتورها از شبکه ای پیچیده از لوله های بسیار نازک و پره های فلزی ساخته شده اند که سطح تماس فوق العاده وسیعی را برای برخورد هوای خنک با سیال داغ درون لوله ها فراهم می آورند.
در کنار رادیاتور، پروانه یا فن قرار دارد که نیروی محرکه خود را معمولا از طریق تسمه به طور مستقیم از میل لنگ موتور دریافت می کند و با چرخش خود، حجم عظیمی از هوا را به صورت اجباری از میان شبکه های رادیاتور عبور می دهد.
قطعه کلیدی دیگر در این مجموعه، پمپ آب یا واتر پمپ است که به عنوان قلب تپنده سیستم شناخته می شود و وظیفه ایجاد فشار لازم برای گردش مداوم سیال در تمامی مسیرهای مسدود و پر پیچ و خم داخل موتور را بر عهده دارد. واتر پمپ ها عموما از نوع گریز از مرکز هستند و با روشن شدن موتور شروع به کار می کنند تا اطمینان حاصل شود که مایع خنک کننده در هیچ نقطه ای از بدنه سیلندر دچار توقف و در نتیجه افزایش بیش از حد دما نمی گردد. عملکرد بدون نقص پمپ آب تضمین می کند که حرارت به صورت یکنواخت از تمامی قطعات حساس مانند سوپاپ ها و پیستون ها دفع شود.

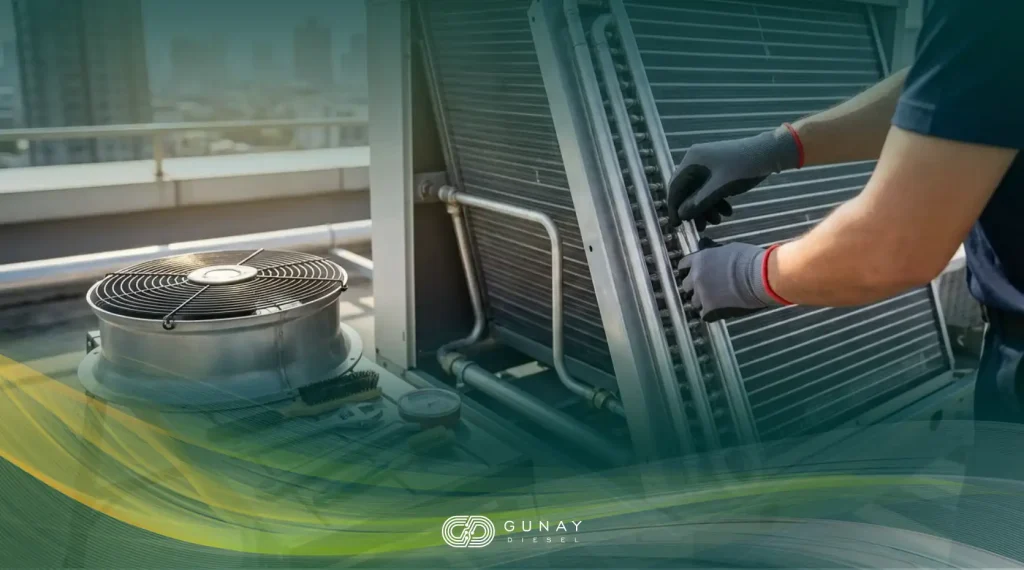

اصول نگهداری و سرویس سیستم خنک کننده
پیاده سازی یک برنامه منظم و مدون برای اصول نگهداری و سرویس سیستم خنک کننده یکی از مهم ترین اقداماتی است که می تواند از خرابی های ناگهانی، توقف خطوط تولید و تحمیل هزینه های سرسام آور تعمیرات اساسی جلوگیری نماید.
موتورهای دیزلی به دلیل ماهیت کارکرد سنگین خود، همواره تحت استرس های حرارتی شدیدی قرار دارند و هرگونه بی توجهی به وضعیت سیستم دفع حرارت می تواند در کوتاه ترین زمان، خسارات جبران ناپذیری را به قطعات داخلی وارد کند. بنابراین، بازدیدهای دوره ای و انجام سرویس های پیشگیرانه باید به عنوان یک دستورالعمل قطعی و غیر قابل تغییر در برنامه کاری اپراتورها و تکنسین های مربوطه قرار گیرد.
اولین و ساده ترین گام در نگهداری از یک خنک کننده دیزل ژنراتور، بررسی روزانه و مستمر سطح مایع درون رادیاتور و منبع انبساط است تا از وجود مقدار کافی سیال در سیستم اطمینان حاصل شود. کاهش سطح مایع می تواند نشان دهنده وجود نشتی در شیلنگ ها، اتصالات یا حتی واشر سرسیلندر باشد که باید در اسرع وقت مورد پیگیری و رفع عیب قرار گیرد.
علاوه بر کنترل سطح، بررسی چشمی کیفیت مایع نیز بسیار مهم است؛ وجود هرگونه تغییر رنگ، ذرات معلق، زنگ زدگی یا بوی غیر طبیعی می تواند هشداری جدی مبنی بر فاسد شدن سیال یا بروز خوردگی در قطعات داخلی سیستم باشد.
تمیز نگه داشتن شبکه های بیرونی رادیاتور نیز از دیگر الزامات اساسی در فرآیند سرویس و نگهداری به شمار می رود، زیرا تجمع گرد و غبار، حشرات، برگ درختان و ذرات معلق در هوا می تواند منافذ عبور هوا را مسدود کرده و راندمان انتقال حرارت را به شدت کاهش دهد.
برای تمیز کردن این بخش می توان از جریان هوای فشرده با فشار ملایم یا شستشو با آب استفاده کرد، اما باید دقت داشت که فشار بیش از حد می تواند باعث خم شدن پره های ظریف آلومینیومی و ایجاد آسیب های دائمی در ساختار رادیاتور گردد. این عمل ساده اما حیاتی، تضمین می کند که فن خنک کننده بتواند حجم هوای مورد نیاز را به راحتی در سیستم به جریان بیندازد.

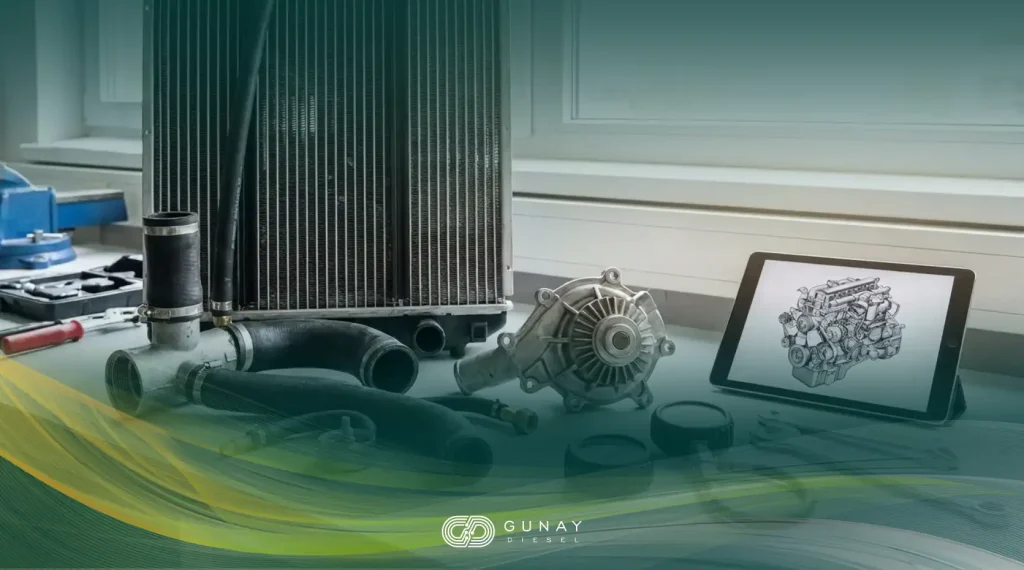

عیب یابی و مشکلات رایج سیستم خنک کننده دیزل ژنراتور
آشنایی با روش های عیب یابی و مشکلات رایج سیستم خنک کننده دیزل ژنراتور به اپراتورها و مهندسان تعمیرات این امکان را می دهد تا در مواجهه با شرایط اضطراری، در سریع ترین زمان ممکن منشا خرابی را شناسایی کرده و اقدامات اصلاحی لازم را پیش از بروز آسیب های جدی تر به انجام برسانند. با وجود استفاده از قطعات با کیفیت و انجام سرویس های منظم، به دلیل استهلاک طبیعی و شرایط سخت کاری، احتمال بروز برخی ایرادات در این مجموعه مکانیکی و حرارتی همواره وجود دارد. مهارت در تشخیص زودهنگام علائم خرابی، تفاوت بین یک تعمیر جزئی و ارزان قیمت با یک تعمیر اساسی و پرهزینه موتور را رقم می زند.
یکی از شایع ترین و خطرناک ترین مشکلاتی که در یک خنک کننده دیزل ژنراتور رخ می دهد، پدیده افزایش بیش از حد دما یا به اصطلاح جوش آوردن موتور است که می تواند دلایل متعددی داشته باشد. از جمله مهم ترین عوامل بروز این حالت می توان به کاهش شدید سطح مایع خنک کننده، گرفتگی و رسوب گرفتگی لوله های داخلی رادیاتور، خرابی درب رادیاتور و عدم حفظ فشار سیستم، یا از کار افتادن واتر پمپ اشاره کرد. زمانی که سنسورهای حرارتی آلارم دمای بالا را به کنترلر دستگاه ارسال می کنند، موتور باید بلافاصله از زیر بار خارج شده و پس از رسیدن به وضعیت ایمن خاموش گردد تا فرآیند عیب یابی دقیق آغاز شود.
نشتی مایع خنک کننده نیز یکی دیگر از ایرادات بسیار متداول است که می تواند به صورت ظاهری در زیر دستگاه قابل مشاهده باشد یا به صورت پنهان به داخل محفظه روغن موتور نفوذ کند. نشتی های خارجی معمولا ناشی از فرسودگی و ترک خوردگی شیلنگ های لاستیکی، شل شدن بست ها، سوراخ شدن شبکه رادیاتور یا خرابی کاسه نمد واتر پمپ می باشند که به راحتی با بازرسی چشمی قابل تشخیص هستند. اما نشتی های داخلی که اغلب به دلیل سوختن واشر سرسیلندر یا ترک خوردگی در بلوک موتور رخ می دهند، بسیار خطرناک تر بوده و باعث مخلوط شدن آب و روغن می شوند که نشانه بارز آن شیری رنگ شدن روغن موتور می باشد.
عملکرد نادرست ترموستات نیز یکی از چالش های رایجی است که می تواند سیستم را با اختلالات جدی مواجه سازد؛ اگر ترموستات در حالت بسته گیر کند، مایع داغ اجازه ورود به رادیاتور را پیدا نمی کند و موتور در عرض چند دقیقه به شدت داغ می شود. از سوی دیگر، پاره شدن یا شل شدن بیش از حد تسمه پروانه نیز باعث می شود که واتر پمپ و فن خنک کننده نتوانند با سرعت لازم به چرخش درآیند و در نتیجه فرآیند انتقال حرارت متوقف می گردد.
جمع بندی
در نهایت و با توجه به تمامی مباحث تخصصی مطرح شده در این مقاله، می توان به روشنی دریافت که سیستم دفع حرارت صرفا یک مجموعه جانبی در موتورهای مولد برق نیست، بلکه به عنوان یک بخش کاملا حیاتی و استراتژیک شناخته می شود که سلامت و کارکرد صحیح کل دستگاه به صورت مستقیم به آن وابسته است.
خنک کننده دیزل ژنراتور با مدیریت دقیق و پیوسته حرارت ناشی از احتراق، از رسیدن قطعات فلزی به نقطه ذوب جلوگیری می کند و شرایطی را فراهم می آورد که موتور بتواند در ساعات طولانی و تحت بارهای سنگین الکتریکی، بدون افت توان به فعالیت پایدار خود ادامه دهد. درک اهمیت این چرخه ترمودینامیکی به ما یادآوری می کند که هرگونه سرمایه گذاری در زمینه بهبود سیستم های برودتی، در واقع تضمینی برای حفظ سرمایه اصلی یعنی خود موتور دیزل خواهد بود.
همانطور که به تفصیل بررسی شد، آشنایی با انواع سیستم های موجود اعم از آب خنک و هوا خنک، شناخت وظایف کلیدی اجزایی نظیر رادیاتور، واتر پمپ و ترموستات، و همچنین تسلط بر اصول بنیادین نگهداری و عیب یابی، ابزارهای قدرتمندی هستند که در اختیار مدیران فنی و اپراتورها قرار دارند. انجام بازدیدهای روزانه، تعویض به موقع سیالات، شستشوی شبکه های حرارتی و بررسی منظم کشش تسمه ها، از جمله اقدامات به ظاهر ساده ای هستند که می توانند طول عمر دستگاه را به شکل معناداری افزایش داده و از وقوع خرابی های فاجعه بار و توقف های پرهزینه پیشگیری نمایند. این امر نیازمند یک نگاه پیشگیرانه و تعهد به اجرای دقیق دستورالعمل های استاندارد کارخانه سازنده است تا ریسک های عملیاتی به حداقل ممکن برسد.
